yCamSim-pro: HDMI转GMSL2-支持RAW输出

yCamSim-pro是揖越科技出品的一款支持RAW格式输出的便携式视频回注,RAW相机模式设备。可以广泛用于各种需要RAW数据回灌的测试,试验系统。

yCamSim-pro体积小巧,使用方便。将输入HDMI信号转化为GMSL2信号,可直接接入ECU。

yCamSim-pro支持在回注的同时通过HDMI显示器预览回注图像(显示分辨率与实际图像分辨率可能不同)

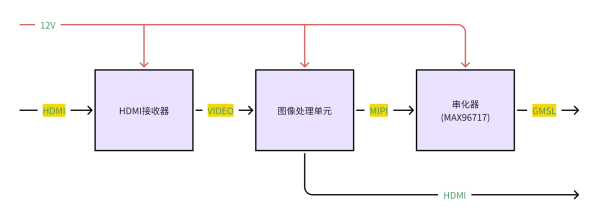

原理框图

HDMI2GMSL-RAW原理框图

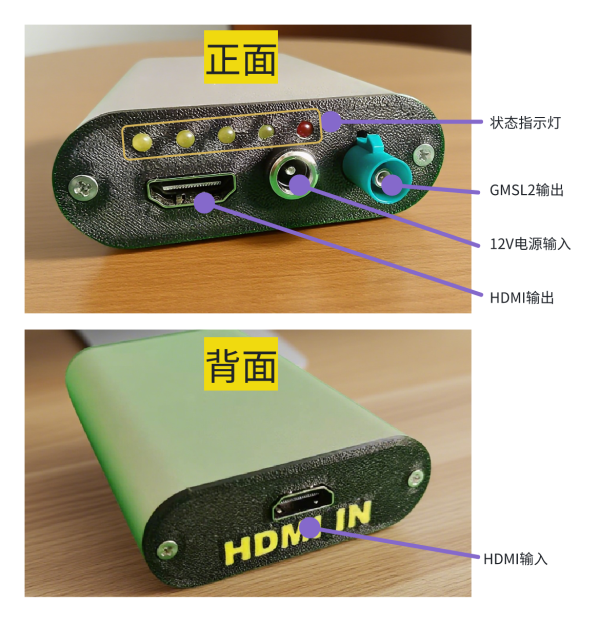

外观

便携式GMSL接口RAW相机模拟,图像回注

使用方法

(以模拟3840×2160 30fps, raw12为例)

  • 将HDMI IN接入视频源(如PC). 确认视频源支持所选择的分辨率及帧率。
  • 将GMSL输出与目标控制器用同轴线缆相连。
  • (可选)如需预览注入图像,将HDMI输出与显示器相连。显示分辨率最大为 1080p60Hz.
  • 接通12V电源
  • 目标控制器上电,初始化
  • 观察状态指示LED灯状态。

注意事项

  1. 不要带电拔插各种接插件,以免损坏电子器件
  2. 使用附带电源,使用自备电源时,注意DC端子为 5mm/2.1mm。 不匹配的连接器可能损坏设备。
  3. 预览注入图像之HDMI接口最大支持 1080p60Hz, 4k30fps注入时,预览图像会压缩后显示。

说明

此模块将HDMI输入的RGB888图像转为RAW(RAW8/10/12, RGGB或BGGR),经GMSL串化后输出。在目标控制器内部,RAW图像经 de-mosaic 及其它ISP操作,还原为RGB/YUV图像。

上面的操作在自动驾驶图像回注,设备出厂测试等使用非常广泛。但是这里有几点需要明确:

  1. 颜色采样不可逆:HDMI的RGB或YUV444图像,转为RAW时已经丢掉了一部分色度信息。
  2. 在目标控制中,无论怎么做也回不到完整的 RGB;所以,目标控制器接收到的RAW经ISP还原后,不可能得到原注入图像。
  3. 将采样得到的 RGGB-raw 只有 1/4 R、1/2 G、1/4 B 的真实采样点,其余像素是插值而来。

如果采集的图像为RAW,需要100%还原RAW图像进行回灌,则需要使用yCamSim-ultra:TrueRaw Injection

技术支持

如有疑问,或需订制功能,请与我司技术联系:

  • 邮箱:support[AT]yytech.cc
  • 电话/微信:177-1755-0409
