• CMOS： ov5640
• 串化器：默认MAX9295， （可定制 max96717）
• 分辨率： 1920*1080@20fps， 720p@30fps 等，可配置。
• 格式： YUV422-8bit，或其它。
• 默认6Gbps, gmsl2.

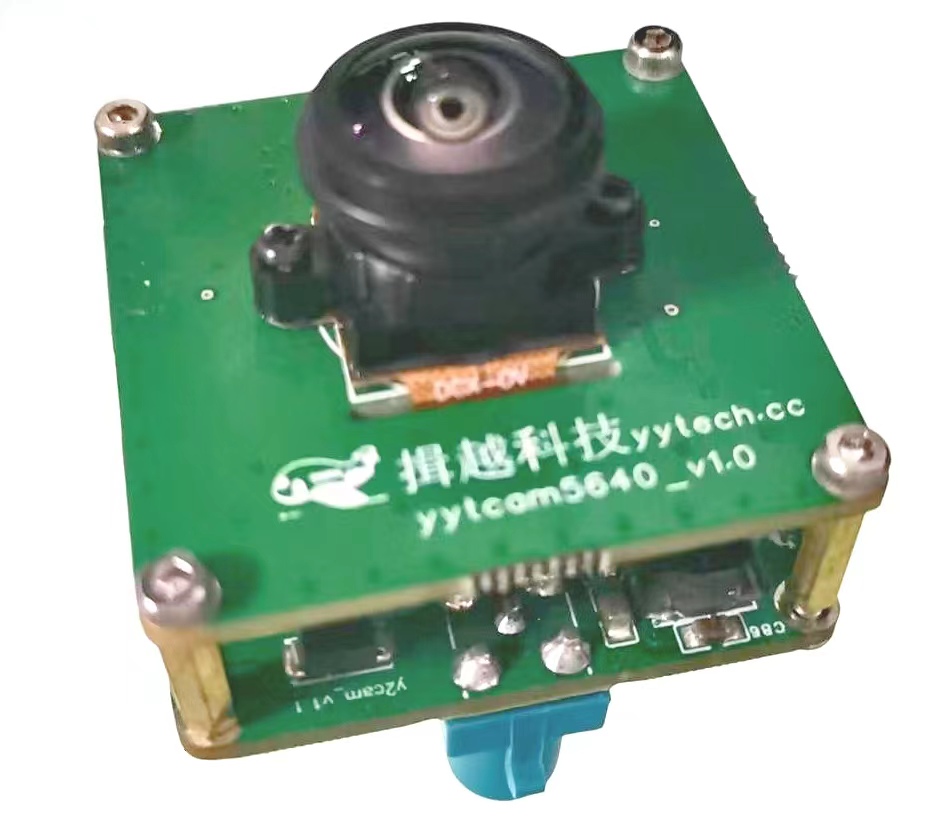

（图像仅供参考，如有变更，请以收到的产品为准）

注意，不同的版本功能相同，但设计上略有差异, 请注意文档中的说明

相机默认设置为GMSL2,6Gbps, i2c地址0x80 如有需要，请根据解串器的型号进行调整 （需要特别注意max9295和max96717在配置上的区别）。

OV5640相机适配v3_0版22pin树莓派zero接口 和 v4_0版15pin树莓派_ov5640接口 （推荐）

请根据所选版本对硬件进行配置。

• OV5640支持输出不同格式，不同分辨率图像
• 我司提供720p/1080p/VGA格式配置文件，其它分辨率请参考OV5640数据手册。
• 我司提供的配置，图像格式默认为YUV422.

特别需要注意的：

• 串化器需配置为2lane
• 串化器MAX96717F仅支持3Gbps, GMSL2. 解串器需配置为对应模式。

其它配置，请参考gmsl调试的基本步骤.

请与我司售后或技术支持联系。
