揖越GMSL视频记录仪V2 - ULTRA8G

揖越GMSL视频采集主机V2（代号ULTRA8G）是一款基于RK3588国产高性ARM处理器的GMSL数据采集，处理一体机。ULTRA8G采用两颗 MAX96724解串器（支持GMSL1/GMSL2, 支持隧道模式，支持8路同步，内同步/外同步），支持最多 8 路视频采集。得益于RK3588强大的编解码能力，一体机支持同时进行多路GMSL数据的显示，编码，推流。

揖越GMSL视频记录，采用CNC全铝壳体设计，通过标准导轨安装，方便安装拆卸。

提供参考视频处理脚本，可用于快速构建个性化的数据采集系统

基本功能

GMSL数据采集
前视、环视应用开发
机器人视觉开发
基于视觉的神经网络算法验证

硬件描述

CPU, RK3588, 四核A76, 4核A55
GPU, Mali-G610, 兼容OpenGLES 1.1, 2.0, 3.2, OPENCL 2.2, Vulkan 1.2
VPU: 支持8K@60fps H.265 和 VP9 解码, 8K@30fps H.264 解码, 4K@60fps AV1 解码, 8K@30fps H.264 和 H.265 编码
NPU: 6TOPs, 支持INT4/INT8/INT16/FP16
RAM: 64-bit 8GB LPDDR4X 频率高达2133MHz (可订制按需提供16GB版本)
eMMC Flash: 64GB eMMC, 最高支持 HS400 模式
Nor Flash:32MB SPI Nor Flash
microSD: 最高支持SDR104模式
Ethernet: 2个PCIe扩展的2.5G以太网
一个USB 3.0 Type-A
一个全功能USB Type‑C™接口, 支持USB3.0数据传输和DP显示输出，分辨率高达4Kp60。
两个USB 2.0 Type-A
（标配）GMSL视频输入: MAX96724*2, 支持GMSL1/GMSL2, 8路。
- 支持GMSL1/GMSL2
- 支持2路8M，或 8路3M相机
- 支持4路/8路同步
- 支持相机电流/电压实时检测，诊断
（标配）4xCANFD
（标配）4G LTE模块，带GPS
（标配）1xRS485模块
（标配）1xRS232模块
（标配）内置WIFI5/6模块
（标配）UART-RX ， PPS-RX(TTL电平，3.3V, 用于GPS/RTK接收)
（标配）GPIO (默认配置为button输入/相机外同步信号输入)
视频输出:
- 2个标准尺寸HDMI输出接口
- USB Type‑C™ DP显示输出，分辨率高达4Kp60
M.2 Connectors
- one M.2 M-Key connector with PCIe 3.0 x4 for NVMe SSDs up to 2,500 MB/s
- one M.2 E-key connector with PCIe 2.1 x1 and USB2.0 Host
供电: 5.5*2.1mm DC插座, 12VDC 输入.
- 电源供电能力：推荐 12V， 3A 以上（根据外接相机功耗决定）

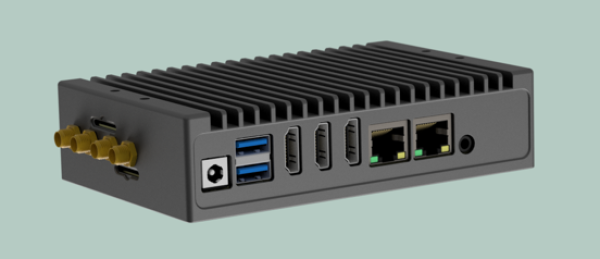

产品外观

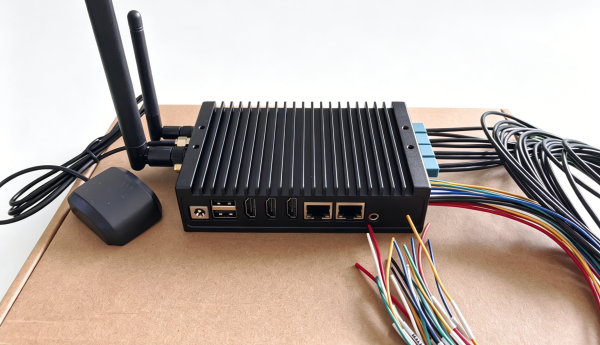

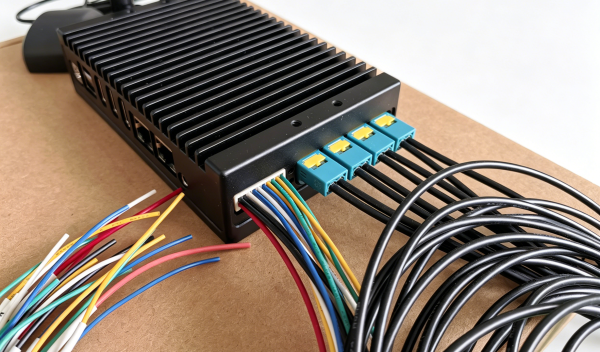

产品实拍

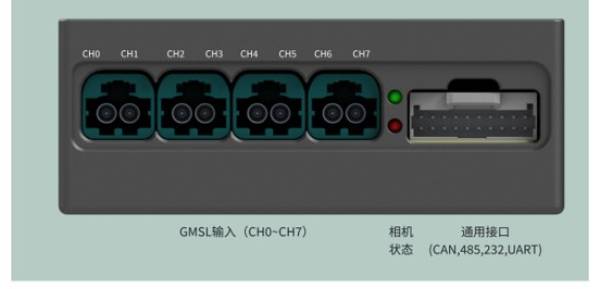

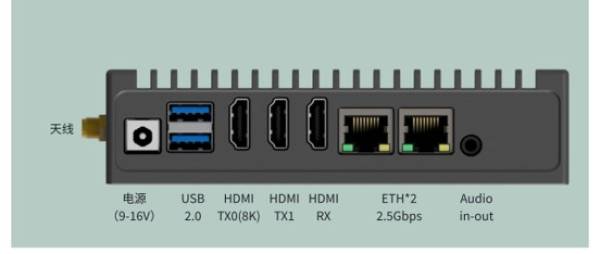

接口说明

机械尺寸

三维包络尺寸：136.0x87.5x34mm (长*宽*高, 不包含天线及其它线束）

电气参数

额定直流12V， 3.5W (未接相机/显示状态)
电压推荐 9- 16V，并且不能高于相机POC电压。超出电压可能永久损坏相机。
工作环境温度：0-70度

软件适配

GMSL驱动默认编译至内核，默认支持相机型号：森云GW5200-IMX390.
森云大部分型号：imx390, imx490, ar0231, ar0233, ar0234, ox03c, ox08b, ox01f, isx031, isx021,s36, ar0820c, imx0147 等绝大部分YUV相机。
其它品牌部分型号：猎豹相机，海康
RAW相机（仅出图，记录，不负责ISP）需付费。
其它型号及定制开发相机的支持，特殊应用（同步，不同种类相机混接）请咨询技术支持。

Gstreamer脚本支持

视频预览
编码保存
视频预览，同时编码保存

演示应用参考

视频记录（带时间戳）
RTSP/RTCP/WebRTC 串流
环视拼接
AI视频处理

参考文档

以下文档请与售后联系获取。

揖越GMSL视频记录仪ULTRA8G - 使用说明书 ★详细使用说明
Q&A: 通用相机驱动的使用方法 ★使用通用GMSL相机驱动，动手适配自己的相机。以揖越提供的模板为基础。
Q&A: 如何获取相机图像 ★提供python,c,cpp 语言demo，说明如何获取相机图像。
Q&A: 如何对相机数据编码保存 ★gstreamer/ffmpeg/c++方式
Q&A: 如何对相机数据串流-RTSP/WebRTC ★构建RTSP/RTCM等串流服务，将GMSL相机视频串流至网络
Q&A 揖越RK3588采集盒相机驱动使用指导 ★如何更新内核以适配不同的相机
Q&A: 如何运行RKNN的样例 ★运行一个完整的RKNN样例
Q&A: 如何运行RKNN的样例-基于GMSL相机的实时检测 ★运行一个完整的RKNN样例，以GMSL相机作为输入
Q&A: 系统固件及刷写指导 ★更新固件，以适配不同的相机，更新功能
Q&A: 查看YUV图像 ★查看YUV422, NV12, 原始数据
Q&A: gstreamer命令参考
Q&A: GMSL相机的同步 ★环视应用中，多相机同步，超帧模式

更多文档请联系我司技术支持/售后。
