扩展卡:max9295串化板_树莓派接口:v1_1版22pin树莓派zero接口
v1_1版FPC-22pin树莓派zero接口
主要特点
- 22pin标准树莓派ZERO接口
- IO口电压3.3V
- 引出串化器主要GPIO

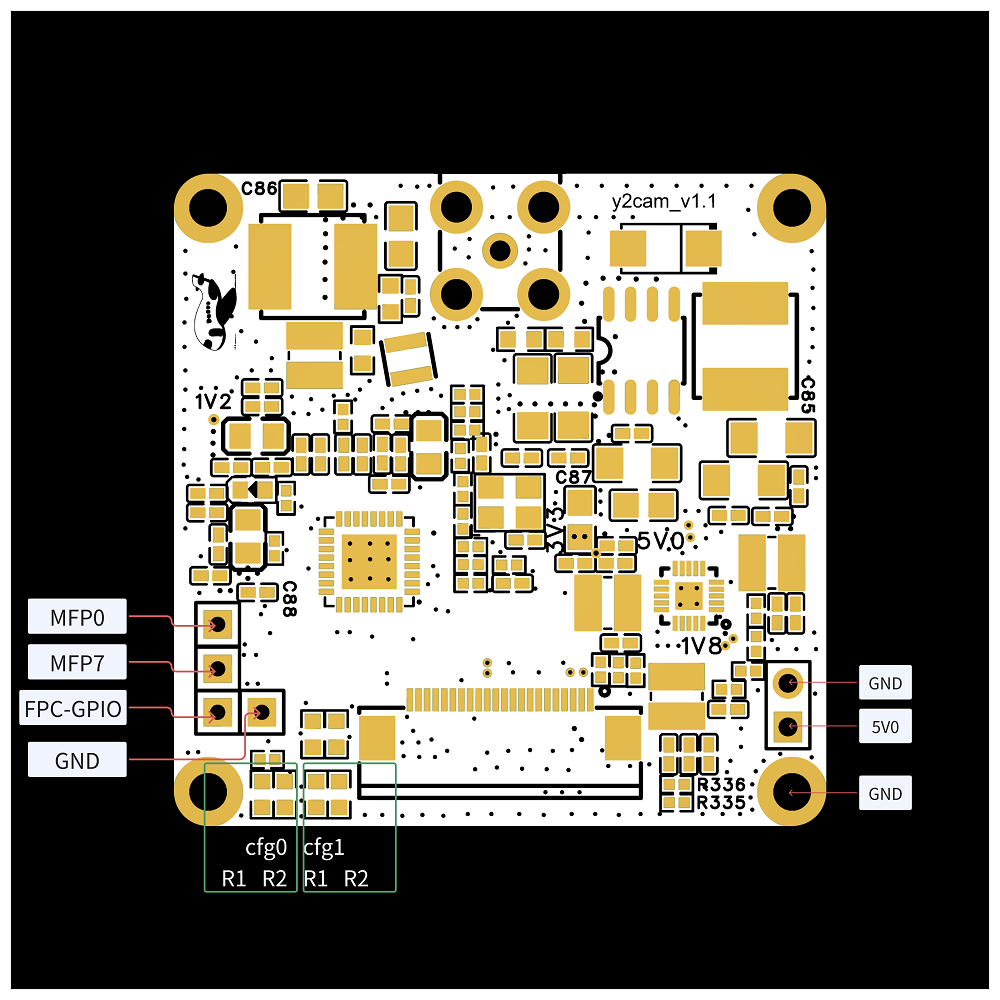

电路框图

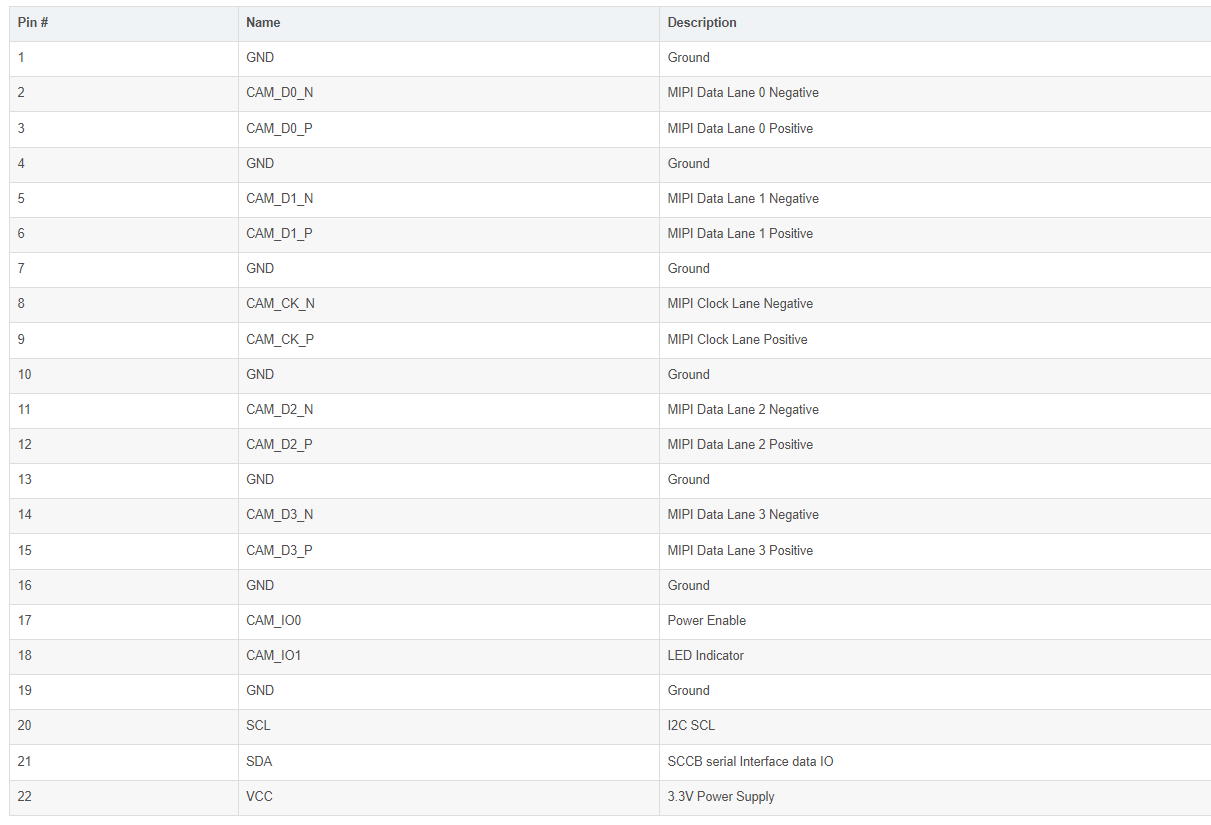

FPC接口说明
使用说明
- mipi接口连接FPC接口，无Lane交换，无PN交换
- VDDIO为3v3(串化器所有数字接口，FPC的GPIO/I2C接口相同电平)
- 默认地址：0x80, 默认模式：GMSL2/6Gbps.
