HDMI转GMSL2转换盒

本装置用于将HDMI信号转化为GMSL2信号用于视频的注入，以方便算法的测试与验证。

框图与构成

此模块用于将 HDMI 视频信号转化为 GMSL2 信号。

如上图所示连接电脑（或者其它视频播放设备）以及带解串器的主控制器，正常工作时， - 对于电脑而言，本产品表现为一显示设备，分辨率可设置； - 对于主控制器而言，本产品为一分辨率可设置的摄像头模组（格式 YUV422-8Bit，分辨率即显示设置分辨率）。

适合于替换自带 ISP 的摄像头模组，进行图像注入测试。

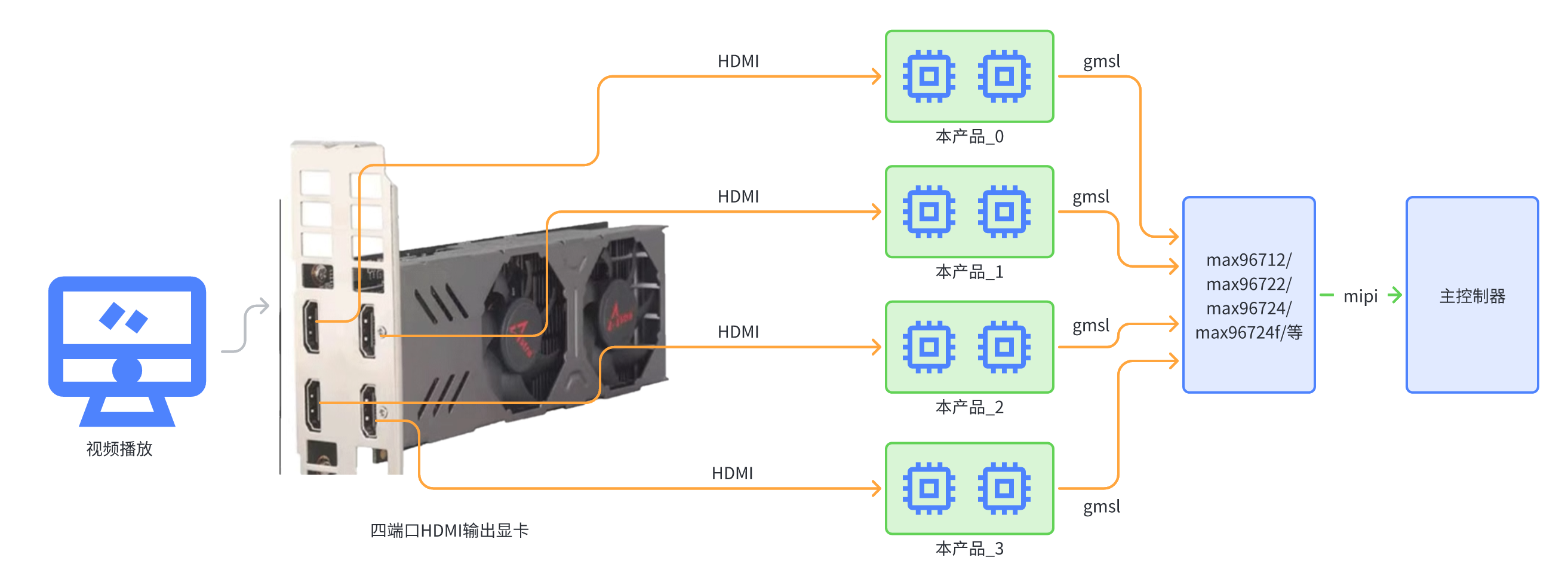

下图为主要的信号/电源流示意图（如有修改，不另行通知）

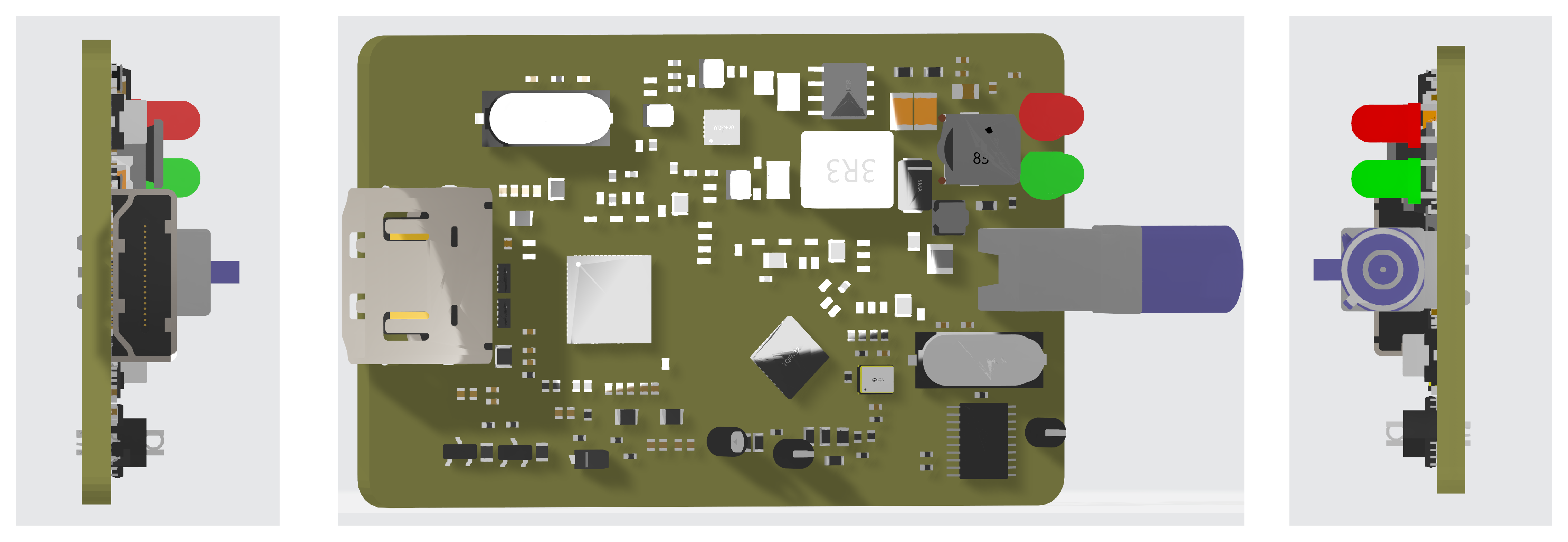

外形（仅供参考，可能与实物有差异）：

实物（仅供参考，可能与实物有差异）：

此模块相当于一视频信号透传模拟，将hdmi信号转化为gmsl2信号，保持输出的分辩率不变。输出模式为YUV422，（输入为yuv420时，输出格式保持不变。）

此模块不需要特别配置。

基本步骤

上电后，在主控端使能 GMSL 的 POC 输出（电源指示红灯亮），连接 HDMI 端子至视频输出设备（以下以电脑为例），设备在电脑上显示为正常的显示器，名称为 XREAL9295。

推荐使用扩展屏幕方式（视频输出时不影响电脑的正常使用）。

首次上电，默认分辨率为 4K（3840×2160），帧率为 30fps。可以修改

注意，点击高级显示设置，进行下述”高级显示设置“ 页面。

（注意，WINDOWS 版本不同，此处界面有所不同，请注意进行相应的修改）

主控 CSIRX 接收端配置参考值：

- 4K 3840*2160:

format: YUV422 8BIT
resolution: 3840*2160
mipi lane: 4
mipi rate: 1200 ~ 1350 Mbps

- 2K 1920*1080:

format: YUV422 8BIT
resolution: 1920*1080
mipi lane: 4
mipi rate: 560-640 Mbps

一般的调试步骤：

不接 gmsl 线缆，观察解串器是否被正常识别，如 i2c 不通，检查解串器的供电，PWDN，晶振，i2c 地址是否正确等。
连好线，检测本产品供电是否正常，是否被识别为显示器，设置好输出分辨率。
在主控侧查看，是否检测到串化器 max9295（默认 i2c 地址 0x80，7bit 地址 0x40），如没有检测到 max9295，检查解串器 gmsl 模式是否正确，link 是否使能。
配置串化器解串器必要的寄存器（参考文档）。
检查解串器侧是否有 video lock
用示波器检查解串器 mipi 是否有输出，
SOC（ecu）接收图像是否正常。
