max96717f串化板_树莓派接口
系统框图
主要特点
- 15pin标准树莓派ZERO接口
- 预留24pin摄像头OV5640接口（无需其它辅助电路）
- IO口电压3.3V/1.8V可切换（连接OV5640时必须使用1.8V）
- 引出串化器主要GPIO
电路说明
FPC接口说明
使用说明
- mipi接口默认连接至15pin FPC接口
- VDDIO为3v3(串化器所有数字接口，FPC的GPIO/I2C接口相同电平)
- 默认地址：0x80, 默认模式：GMSL2/3Gbps/Pixel mode.

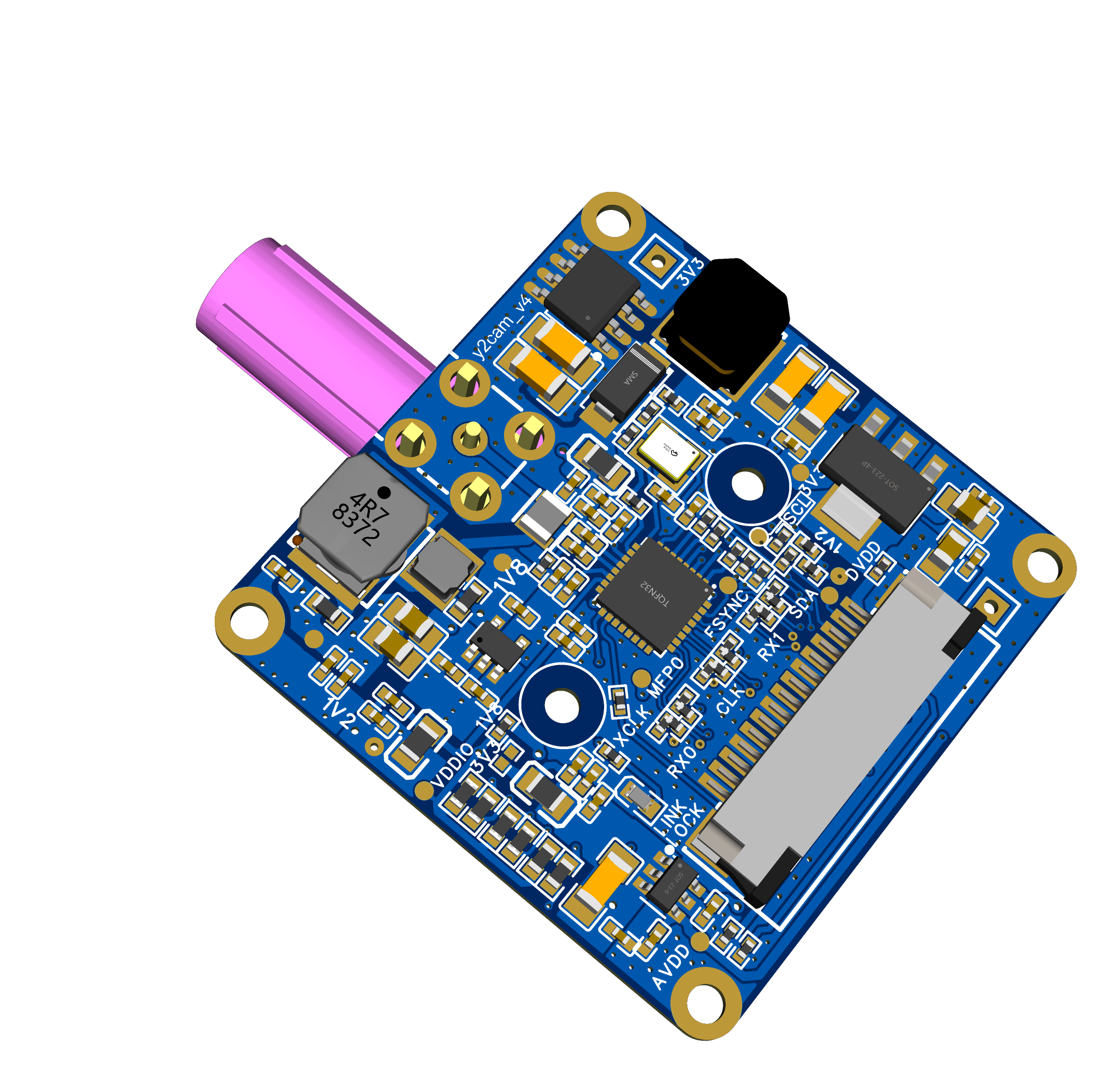

3D渲染图
